TU Graz entwickelt robotergesteuertes Schnellladesystem für Elektro-Fahrzeuge

Mit dem robotergesteuerten Schnellladesystem für Elektro-Fahrzeuge präsentieren Forschende der TU Graz gemeinsam mit Industriepartnern eine Weltneuheit
Mit dem robotergesteuerten Schnellladesystem für Elektro-Fahrzeuge präsentieren Forschende der TU Graz gemeinsam mit Industriepartnern eine Weltneuheit

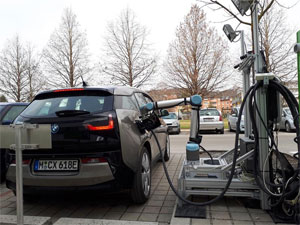

Forschende der TU Graz präsentieren gemeinsam mit Industriepartnern eine Weltneuheit: Den Prototypen eines robotergesteuerten CCS-Schnellladesystems für Elektro-Fahrzeuge, das erstmals auch das serielle Laden von Fahrzeugen in unterschiedlichen Parkpositionen ermöglicht.



Die Forschenden am Institut für Fahrzeugtechnik haben ein automatisiertes konduktives (kabelgebundenes) Robotersystem entwickelt, das erstmals das Laden von verschiedenen, bewegten Fahrzeugen direkt nacheinander ermöglicht.



Das CCS-Komfortladesystem ist für Standard- und Normladestecker von E-Fahrzeugen konzipiert, so dass keine speziellen Adaptionen an den Fahrzeugen erforderlich sind. Als Projektpartner mit an Bord waren die BMW AG (München), MAGNA Steyr Engineering (Graz), der Linzer Automatisationsspezialist KEBA sowie der Österreichische Verein für Kraftfahrzeugtechnik (ÖVK, Wien).





Roboterbasierte Ladestation lädt mehrere E-Fahrzeuge hintereinander selbstständig auf



„Wir haben es zum ersten Mal geschafft, dass eine roboterbasierte Ladestation mehrere Fahrzeuge hintereinander selbstständig elektrisch auflädt, ohne dass die Fahrzeuge dafür speziell adaptiert werden müssen“, erklärt Bernhard Walzel, der im Rahmen seiner Dissertation an der TU Graz dieses Forschungsgebiet federführend betreibt.



„Dank ausgeklügelter Kameratechnik erkennt der Roboter die Ladebuchse der Fahrzeuge und kann so selbstständig verschiedene E-Autos, die nacheinander in die Ladestation einfahren, aufladen. Das Problem der Fahrzeugpositionierung am Ladeplatz konnte also gelöst werden, sodass das System selbst dann funktioniert, wenn Park-Fehlstellungen auftreten.“

Ebenfalls bis dato einzigartig sei, so Walzel, dass der Roboter bei unterschiedlichen Lichtbedingungen in einem Gebäude, aber auch im Freien funktioniert.





Automatisiertes, konduktives Laden von E-Fahrzeugen



Eine besondere Herausforderung stellte für die Wissenschaftler die Programmierung und Integration der Sensortechnologie zur exakten Lage- und Typerkennung von Fahrzeug und Ladebuchse dar. Dabei wurde eng mit dem Institut für Maschinelles Sehen und Darstellen der TU Graz zusammengearbeitet und das Roboter-Ladesystem mit mehreren Kameras bestückt.



Die Kameras erkennen Position und Typ der Ladebuchse und definieren für den Roboter, wo das Ladekabel angesteckt werden muss. Ziel war es, die Sensortechnologie und den Laderoboter so auszulegen, dass auch bei Verwendung unterschiedlicher Fahrzeugtypen und Fahrzeugpositionen keine speziellen Adaptionen am Fahrzeug erforderlich sind.



Das System ist also für alle Standard- und Normladestecker anwendbar. Zur Lösung der Problemstellung entwickelten die Wissenschaftler ein komplexes mechatronisches System bestehend aus Sensortechnologie, Roboterkinematik und Robotersteuerung.





Strom für längere Fahrdistanzen innerhalb weniger Minuten



Die Grazer Technologie ist darauf ausgelegt, das automatisierte Schnellladen von E-Fahrzeugen mit hohen Ladeleistungen zu ermöglichen und elektrische Fahrzeuge innerhalb weniger Minuten für längere Fahrdistanzen aufzuladen.



Diese hohen Ladeleistungen erfordern neuartige flüssigkeitsgekühlte Stecker und Kabel, welche mit Hilfe des robotergesteuerten Schnellladesystems einfach mit dem Auto verbunden werden können. Des Weiteren bietet die Grazer Technologie ein Lösungskonzept für zukünftiges vollautomatisches Parken und Laden von E-Fahrzeugen.

Das Ladekonzept und Untersuchungen zu Sensortechnologien entstanden im Zuge einer Auftragsforschung des Österreichischen Vereins für Kraftfahrzeugtechnik (ÖVK).



Die prototypische Darstellung und Erprobung des Ladesystems wurde im Projekt „KoMoT – Komfortable Mobilität mittels Technologieintegration“ umgesetzt, gefördert von der österreichischen Forschungsförderungsgesellschaft FFG und dem österreichischen Bundesministerium für Verkehr, Innovation und Technologie, bmvit.

Der Forschungsbereich ist im Field of Expertise „Mobility & Production“ verankert, einem von fünf strategischen Schwerpunktfeldern der TU Graz.
